SRM3型管状电热元件
一. 用途
SRM3电热元件外壳材料为不锈钢,适用于不能进行两端接线的加线介质中工作,最高工作温度为400°C。
此型号适应热芯盒,射芯机用的管状电热元件。

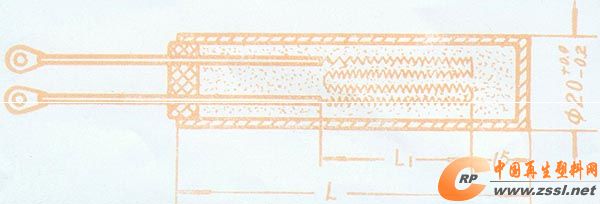

二. 技术规格
型号 |
总长L(mm ) |
发热长L1(mm ) |
电压V |
功率KW |
SRM3-220/0.3 |
150 |
90±10 |
220 |
0.3 |
SRM3-220/0.5 |
200 |
150±10 |
220 |
0.5 |
SRM3-220/0.8 |
300 |
250±10 |
220 |
0.8 |
SRM3-220/1.0 |
350 |
300±10 |
220 |
1.0 |
SRM3-220/1.2 |
450 |
400±10 |
220 |
1.2 |
SRM3-220/1.5 |
550 |
500±20 |
220 |
1.5 |
SRM3-220/1.8 |
650 |
600±20 |
220 |
1.8 |
SRM3-220/2.2 |
750 |
700±20 |
220 |
2.2 |
SRM3-220/2.6 |
850 |
80020 |
220 |
2.6 |
SRM3-220/3.0 |
1000 |
95020 |
220 |
3.0 |
SRM3-220/3.2 |
1100 |
105020 |
220 |
3.2 |
三. 使用须知
1. 电热管有效发热部分必须保证全部在加热介质中。
2. 工作电压不大于额定值1.1倍。
3. 环境湿度不大于80%。
4. 端头引出线为多股软线,长度为70±5mm。
5. 模具孔径一般为Φ20.5―Φ21mm。
|
