品简介
HyPer C181 是由公司自主研发的新型高分子量超支化聚合物，极少的添加量（0.3-0.7wt%）能显著提高尼龙类产品的
脱模性能、流动性能、润滑性能和产品的光泽度。基本物性固体粉末，密度为1.3g/cm3,熔程为140-160℃。
性能特点
（1）具有良好的热稳定性和低挥发性，良好的脱模性能；
（2）提高填料或玻纤在尼龙体系中的分散程度，提高填充量，降低成本；
（3）在热塑性塑料加工过程中，HyPer C181 不析出，有效改善加工过程中的流动性能，熔融指数成倍提升，不影响产品的物性；
（4）有效抑制高填料材料的“鲨鱼皮”现象，提高产品表面光泽度和产品质量；
（5）降低加工温度和电流，节能降耗。

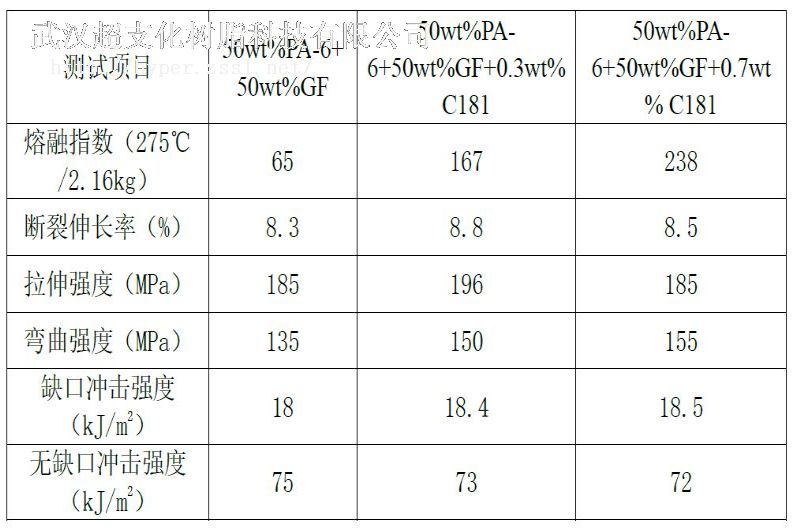

应用实例：改性玻纤/尼龙-6 复合材料
|
测试项目
|
50wt%PA-6+
50wt%GF
|
50wt%PA-6+50wt%GF
+0.3wt% C181
|
50wt%PA-6+50wt%
GF+0.7wt% C181
|
|
熔融指数（275℃/2.16kg）
|
22
|
67
|
100
|
|
断裂伸长率（%）
|
8.5
|
7.8
|
7.5
|
|
拉伸强度（MPa）
|
175
|
175
|
180
|
|
弯曲强度（MPa）
|
130
|
128
|
130
|
|
缺口冲击强度（kJ/m2）
|
17.0
|
16.0
|
16.0
|
|
无缺口冲击强度（kJ/m2）
|
68
|
64
|
65
|
添加0.3%HyPer C181 可使玻纤/尼龙-6 复合材料的熔融指数提高2 倍，添加0.7%，可提高3 倍，而其它性能几乎不受影响，说明HyPer C181 能有效改善尼龙加工过程中的流动性，熔融指数成倍提升。
· 武汉超支化树脂科技有限公司
· 联系人李伟：13387664256
· 电 话|027-67843199
· 传 真|027-67843199
· 地 址|湖北 武汉 洪山区 中南民族大学16栋631-633
· 公司主页|http://www.hyperpolymer.com
尼龙助剂
